通信管道工程施工培訓技術資料
一、工程測量
通信管道工程的測量，應按照設計文件及城市規劃部門已批準的位置、坐標和高程進行。
施工前，**依據設計圖紙和現場交底的控制樁點，進行通信管道及人(手)孔位置的復測，并按施工需要釘設樁點，復測釘設的樁(板)應符合下列規定：
1、直線管道，自人(手)孔中心3～5m處開始，沿管線每隔20～25m宜設一樁(板)；設計為彎管道時，樁(板)應適當加密。
2、樁點設置應牢固，頂部宜與地面平齊。樁點附近有**建(構)筑物時，可做定位檢點，并做好標志和記錄。
3、施工時，**按下列規定進行校測：
1）在完成溝(坑)挖方及地基處理后，應校測管道溝、人(手)孔坑底地基的高程是否符合設計規定。
2）施工過程中如發現水平樁(或平尺板)錯位或丟失，應及時進行校測并補設樁點。
4、挖土方工作完成后，凡在溝(坑)中的其他管、線等(指不需移改的)地下設施及已移改完畢的地下設施，**測量其頂部(底部)的高程、寬度等及與臨近人(手)孔和通信管道(通道)的相對位置、垂直間距、水平間距，并做好記錄，**注明其類別、規格等。
5、通信管道的各種高程，以水準點為基準，允許誤差不應大于±10mm。
二、開挖溝槽及人孔檢查井坑
通信管道施工中，遇到不穩定土壤或有腐蝕性的土壤時，施工單位應及時提出，待有關單位提出處理意見后方可施工。
管道施工開挖時，遇到地下已有其他管線平行或垂直距離接近時，應按設計規范的規定核對其相互間的*小凈距是否符合標準。如發現不符合標準或危及其他設施**時，應向建設單位反映，在未取得建設單位和產權單位同意時，不得繼續施工。
挖掘溝(坑)如發現埋藏物，特別是文物、古墓等**立即停止施工，并負責保護現場，與有關部門聯系，在未擁有妥善解決之前，施工單位等嚴禁在該地段內繼續作業。
施工現場條件允許，土層堅實及地下水位低于溝(坑)底，且挖深超過3m時，可采用放坡法施工。放坡挖溝(坑)的坡與深度關系按附表1的要求執行。

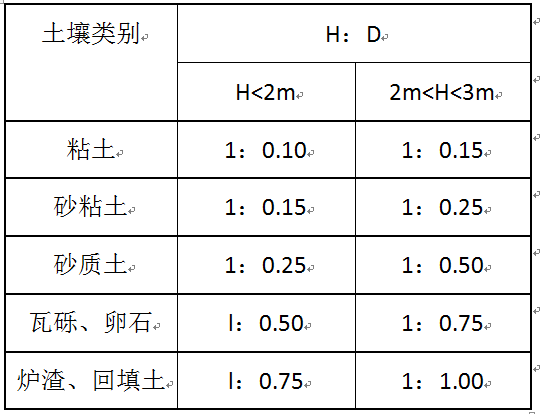

附表1放坡挖溝(坑)的坡度與深度關系
挖掘不需支撐護土板的人(手)孔坑，其坑的平面形狀應與人(手)孔形狀相同，坑的側壁與人(手)孔外壁的外側間距不應小于0.4m，其放坡應按附表1執行。
挖掘需支撐護土板的人(手)孔坑，宜挖矩形坑。人(手)孔坑的長邊與人(手)孔壁長邊的外側(指**寬處)問距不應小于0.3m，寬不應小于0.4m。
通信管道工程的溝(坑)挖成后，凡遇被水沖泡的，**重新進行人工地基處理，否則，嚴禁進行下一道工序的施工。
挖溝(坑)接近設計的底部高程時，應避免挖掘過深破壞土壤結構，如挖深超過設計標高lOOmm，應填鋪灰土或級配砂石并應夯實。
通信管道工程施工現場堆土，應符合下列要求：
1開鑿的路面及挖出的石塊等應與泥土分別堆置。
2堆土不應緊靠碎磚或土坯墻，并應留有行人通道。
3城鎮內的堆土高度不宜超過1.5m。
4堆置土不應壓埋消火栓、閘門、電纜(光纜)線路標石以及熱力、煤氣、雨(污)水等管線的檢查井、雨水口及測量標志等設施。
5堆土的坡腳邊應距溝(坑)邊1000px以上。
6堆土的范圍應符合市政、市容、公安等部門的要求。
挖掘通信管道溝(坑)時，嚴禁在有積水的情況下作業，**將水排放后進行挖掘工作。
挖掘通信管道溝(坑)施工現場，應設置紅白相問的臨時護欄或醒目的標志。
三、溝槽回填
通信管道工程的回填土，應在管道或人(手)孔按施工順序完成施工內容，并經24h養護和隱蔽工程檢驗合格后進行。
回填土前，應先清除溝(坑)內的遺留木料、草簾、紙袋等雜物。溝(坑)內如有積水和淤泥，**排除后方可進行回填土。
通信管道工程的回填土，除設計文件有特殊要求外，應符合下列規定：
1在管道兩側和頂部300mm范圍內，應采用細砂或過篩細土回填。
2管道兩側應同時進行回填土，每回填土300mm厚，應夯實。
3管道頂部300mm以上，每回填土300mm厚，應夯實。
通信管道工程挖明溝穿越道路的回填土，應符合下列要求：
1在市內主干道路的回填土夯實，應與路面平齊。
2市內一般道路的回填土夯實，應高出路面50～l00mm，在郊區土地上回填土，可高出地表150～200mm。
人(手)孔坑的回填土，應符合下列要求：
1靠近人(手)孔壁四周的回填土內，不應有直徑大于lOOmm的礫石，碎磚等堅硬物。
2人(手)孔坑每回填土300mm時，應夯實。
3人(手)孔坑的回填土，嚴禁高出人(手)孔口圈的高程。
管道及人(手)孔坑夯實密實度應符合當?shù)厥姓块T施工的有關規定。
在修復通信管道施工挖掘的路面之前，如回填土出現明顯的坑、洼，通信管道的施工單位應按照市政部門的要求及時處理。
通信管道工程回填土完畢，應及時清理現場的碎磚、破管等雜物。
四、混凝土澆筑
配制混凝土所用的水泥、砂、石和水應符合使用標準。不同種類、標號的水泥不得混合使用；砂和石料的含泥量如超過標準，**用水洗干凈后方能使用。
各種標號混凝土的配料比、水灰比應適量，以保證設計規定的混凝土標號。施工時，應采用實驗后確定的各種配比。砂和石料的含泥量不超過附表2的規定。

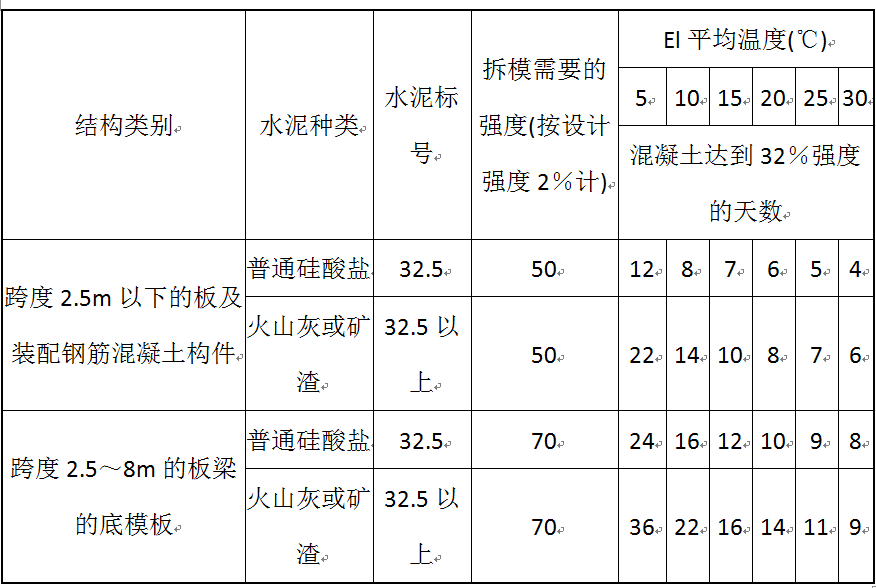

附表2承重混凝土構件拆模時間表
混凝土的攪拌**均勻，以混凝土顏色一致為度。攪拌均勻的混凝土應在初凝期內(約45min)澆筑完畢。
澆筑混凝土前，應檢查模板內鋼筋襯墊是否穩妥，并清除模內雜物。混凝土在初凝之前如發生離析現象，可重新攪拌后再澆筑。混凝土澆筑傾落高度在3m以上時，應采用漏斗或斜槽的方法澆筑。
澆筑混凝土構件**進行振搗，無論采用人工或機械振搗都應按層依次進行，搗固應密實，不得出現跑模、漏漿等現象。
混凝土澆筑完畢經初凝(約lh)后，應覆蓋草簾等物并進行灑水養護；混凝土工件應避免被陽光直曬。
五、水泥砂漿
水泥砂漿的配比，**嚴格按規定進行配制。凡抹縫、抹角、抹面及管塊接縫等處的水泥砂漿，其砂料**過篩后使用，不得有豆石等較大粒徑碎石在內。
六、人(手)孔的砌筑
1、人(手)孔的地基與基礎
人(手)孔的地基應按設計規定處理，如系天然地基**按設計規定的高程進行夯實、抄平。人(手)孔、通道采用人工地基，**按設計規定處理。
人(手)孔基礎支模前，**校核基礎形狀、方向、地基高程等。
人(手)孔基礎的外形、尺寸應符合設計圖紙規定，其外形偏差應不大于±20mm，厚度偏差應不大于±l0mm。

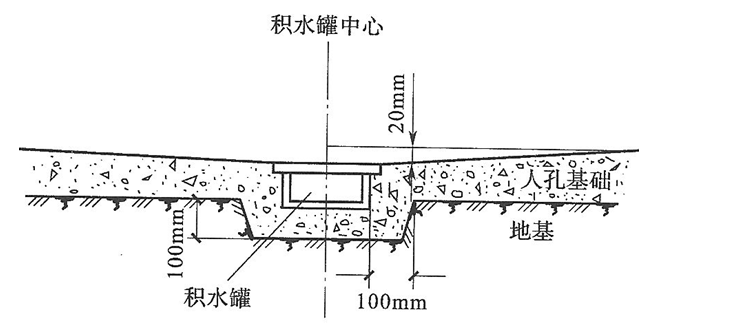

基礎的混凝土標號、配筋等應符合設計規定。澆灌混凝土前，應清理模板內的雜草等物，并按設計規定的位置挖好積水罐安裝坑，其大小應比積水罐外形四周大lOOmm，坑深比積水罐高度深100mm；基礎表面應從四周向積水罐做20mm泛水(詳見下圖)。
設計文件對人(手)孔地基、基礎有特殊要求時，如提高混凝土標號、加配鋼筋、防水處理及安裝地線等，均應按設計規定辦理。
2、墻體
人(手)孔內部凈高應符合設計規定，墻體的垂直度(全部凈高)允許偏差應不大于±10mm，墻體頂部高程允許偏差不應大于±20mm。

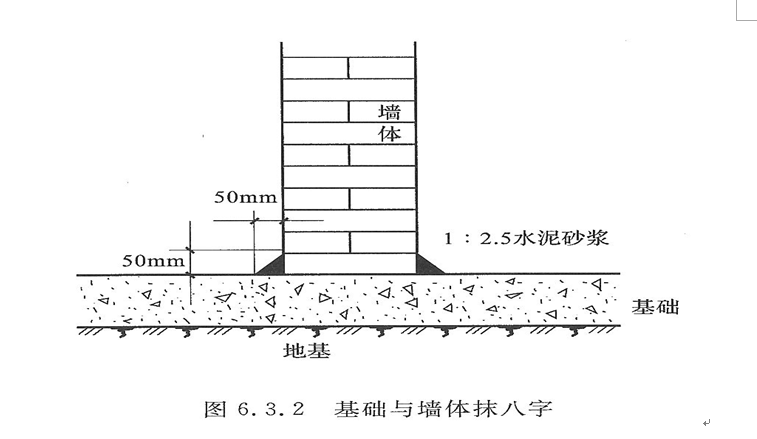

墻體與基礎應結合嚴密、不漏水，結合部的內外側應用1：2.5水泥砂漿抹八字，基礎進行抹面處理的可不抹內側八字角(詳見下圖)。抹墻體與基礎的內、外八字角時，應嚴密、貼實、不空鼓、表面光滑、無欠茬、無飛刺、無斷裂等。
砌筑墻體的水泥砂漿標號應符合設計規定；設計無明確要求時，應使用不低于M7.5水泥砂漿。
通信管道工程的砌體，嚴禁使用摻有白灰的混合砂漿進行砌筑。
人(手)孔墻體的預埋件應符合下列規定：
1、電纜支架穿釘?shù)念A埋。
1)穿釘?shù)囊?guī)格、位置應符合設計規定，穿釘與墻體應保持垂直。
2)上、下穿釘應在同一垂直線上，允許垂直偏差不應大于5mm，間距偏差應小于10mm。
3)相鄰兩組穿釘間距應符合設計規定，偏差應小于20mm。
4)穿釘露出墻面應適度，應為50～70mm；露出部分應無砂漿等附著物，穿釘螺母應齊全有效。
5)穿釘安裝**牢固。
2、拉力(拉纜)環的預埋。
1)拉力(拉纜)環的安裝位置應符合設計規定，一般情況下應與對面管道底保持200mm以上的間距。
2)露出墻面部分應為80～l00mm。
3)安裝**牢固。
管道進入人(手)孔的窗口位置，應符合設計規定，允許偏差不應大于10mm；管道端至墻體面應呈圓弧狀的喇叭口；人(手)孔內外的窗口應填充密實、不得浮塞，外觀整齊、表面整齊。
3、人(手)孔上覆板
人(手)孔上覆(簡稱上覆)的鋼筋型號，加工、綁扎，混凝土的標號應符合設計圖紙的規定。
上覆外形尺寸、設置的高程應符合設計圖紙的規定，外形尺寸偏差不應大于20mm，厚度允許**負偏差不應大于5mm，預留的位置及形狀，應符合設計圖紙的規定。
預制的上覆板之間縫隙應盡量縮小，其拼縫**用1：2.5砂漿堵抹嚴密，不空鼓、不浮塞，外表平光，無欠茬、無飛刺、無斷裂等。
上覆板混凝土**達到設計規定的強度以后，方可承受荷載或吊裝、運輸。
上覆板底面應平整、光滑、不露筋、無蜂窩等缺陷。

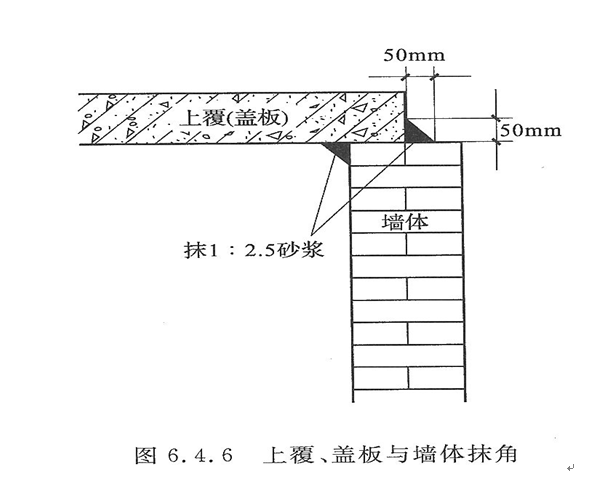

上覆板與墻體搭接的內、外側，應用1：2.5的水泥砂漿抹八字角。但上覆板直接在墻體上澆灌的可不抹角。八字抹角應嚴密，貼實、不空鼓、表面光滑、元欠茬、無飛刺、無斷裂等。上覆板與墻體抹角（詳見下圖）。
4、口圈和井蓋
人(手)孔口圈頂部高程應符合設計規定，允許正偏差不應大于20mm。
穩固口圈的混凝土(或緣石、瀝青混凝土)應符合設計圖紙的規定，自口圈外緣應向地表做相應的泛水。
人孔口圈與上覆之間宜砌不小于200mm的口腔(俗稱井脖子)；人孔口腔應與上覆預留洞口形成同心圓的圓筒狀，口腔內、外應抹面。口腔與上覆搭接處應抹八字，八字抹角應嚴密、貼實、不空鼓、表面光滑、無欠茬、無飛刺、無斷裂等。
人(手)孔口圈應完整無損，**按車行道、人行道等不同場合安裝相應的口圈，但允許人行道上采用車行道的口圈。
通信管道工程在正式驗收之前，所有裝置**安裝完畢，齊全有效。
七、鋪設管道
1、一般要求
通信管道的規格、程式和管群斷面組合，應符合設計規定要求。如更換或代用管材，**征得建設單位或設計部門的同意，并辦理相關手續。
改、擴建管道工程，不宜在原有管道兩側加擴管孔，特殊情況**在原有管道一側擴孔時，須將原有人(手)孔及光(電)纜做妥善處理。
各種材質的通信管道，管頂至路面的埋設深度不應低于附表3的要求。當達不到要求的，應采用混凝土包封或鋼管保護。

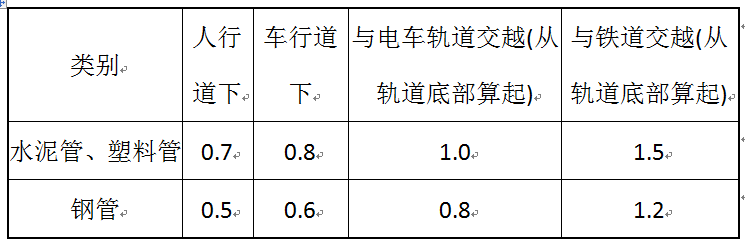

附表3路面至管頂?shù)?小深度表(米)
注：1在軌道或鐵路下建設管道時應與相關部門協商。
2鋼管*小埋深在有冰凍的范圍以內時，施工時應注意管內不能有進水或存水的可能。
通信管道的防水、防蝕、防強電干擾等防護措施，**按設計要求處理。
通信管道的包封規格、段落、混凝土標號，應符合設計規定。
各種管道進入人(手)孔、通道的位置應符合下列規定：
1管頂距人(手)孔上覆蓋底面不應小于300mm。管底距人(手)孔、通道基礎面不應小于400mm。
2人(手)孔內不同方向管道相對位置(標高)盡可能接近，相對管孔高差不宜大于500mm。
如地下水位高于基礎，應在地勢低的一端不停地抽水，使水流一直處在基礎以下，待管道接續完成后，砂漿基本凝固，方可停止抽水。
炎熱夏季和嚴寒冬季施工要蓋草袋，注意混凝土的防曬和防凍。
鋪管當天進不了人(手)孔時，**將管孔用塑料布或麻袋。
2、地基
通信管道的地基處理應符合設計文件的規定。凡采用天然地基而設計又沒有具體說明如何處理的，遇下列情況應及時向有關單位反映，待提出處理方案后方可施工。
1地下水位高于管道及人(手)孔****高程時。
2土質松軟、有腐蝕性土壤或屬于回填的雜土層。
凡是天然地基的管道溝挖成后**夯實抄平，地基表面高程應符合設計規定，允許偏差不應大于±l0mm。
3、基礎
通信管道的基礎，應符合設計規定。遇有與設計文件不符的地質情況時，宜符合下列規定：
塑料管道：
1)土質較好的地區(如硬土)，挖好溝槽后夯實溝底，回填50mm細砂或細土。
2)土質稍差的地區，挖好溝槽后應做混凝土基礎，基礎上回填50mm細砂或細土。
3)土質較差的地區(如松軟不穩定地帶)，挖好溝槽后應做鋼筋混凝土基礎，基礎上回填50mm細砂或細土。必要時要對管道進行混凝土包封。
4)土質為巖石的地區，挖好溝槽后應回填200mm細砂或細土。
通信管道進人建筑物或人(手)孔時，塑料管道靠近建筑物或人(手)孔處應做不小于2m長度的鋼筋混凝土基礎和混凝土包封。管道基礎鋼筋應搭在窗口墻上不小于100mm。
八、工程洽商記錄
對于施工中出現的變更或簽證：
1、首先由施工隊將施工中出現的需要變更的內容告知建設單位。
2、經建設單位簽字同意后，編制變更或簽證《工程洽商記錄》表，施工隊方可繼續施工。
3、《工程洽商記錄》表內容只填寫需要變更的工程量情況，不涉及人工數量、價格等，要有工程部經理事前批準。
4、《工程洽商記錄》表各方簽字確認，應該當天完成。特殊情況，*長不超過48小時。
5、各種類型變更，**先有工程部經理簽字審批，再由總經理批準，方可作為竣工決算的變更依據。

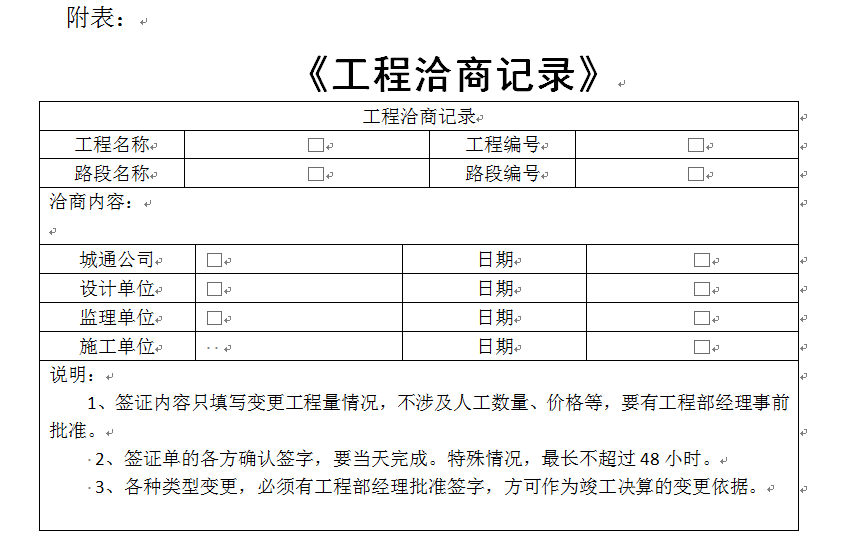

附：《工程洽商記錄》表
